Quản lý Vùng & Bản đồ trực quan (E-Map)

Module Quản lý Vùng (Area) cung cấp một trung tâm giám sát an ninh trực quan (E-Map). Thay vì nhìn vào những dòng dữ liệu khô khan, bạn có thể tải lên sơ đồ mặt bằng thực tế của tòa nhà, bố trí trực tiếp các Cửa và Camera lên bản đồ, từ đó theo dõi và điều khiển thiết bị ngay trên nền tảng không gian 2D.

1. Tổng quan không gian làm việc​

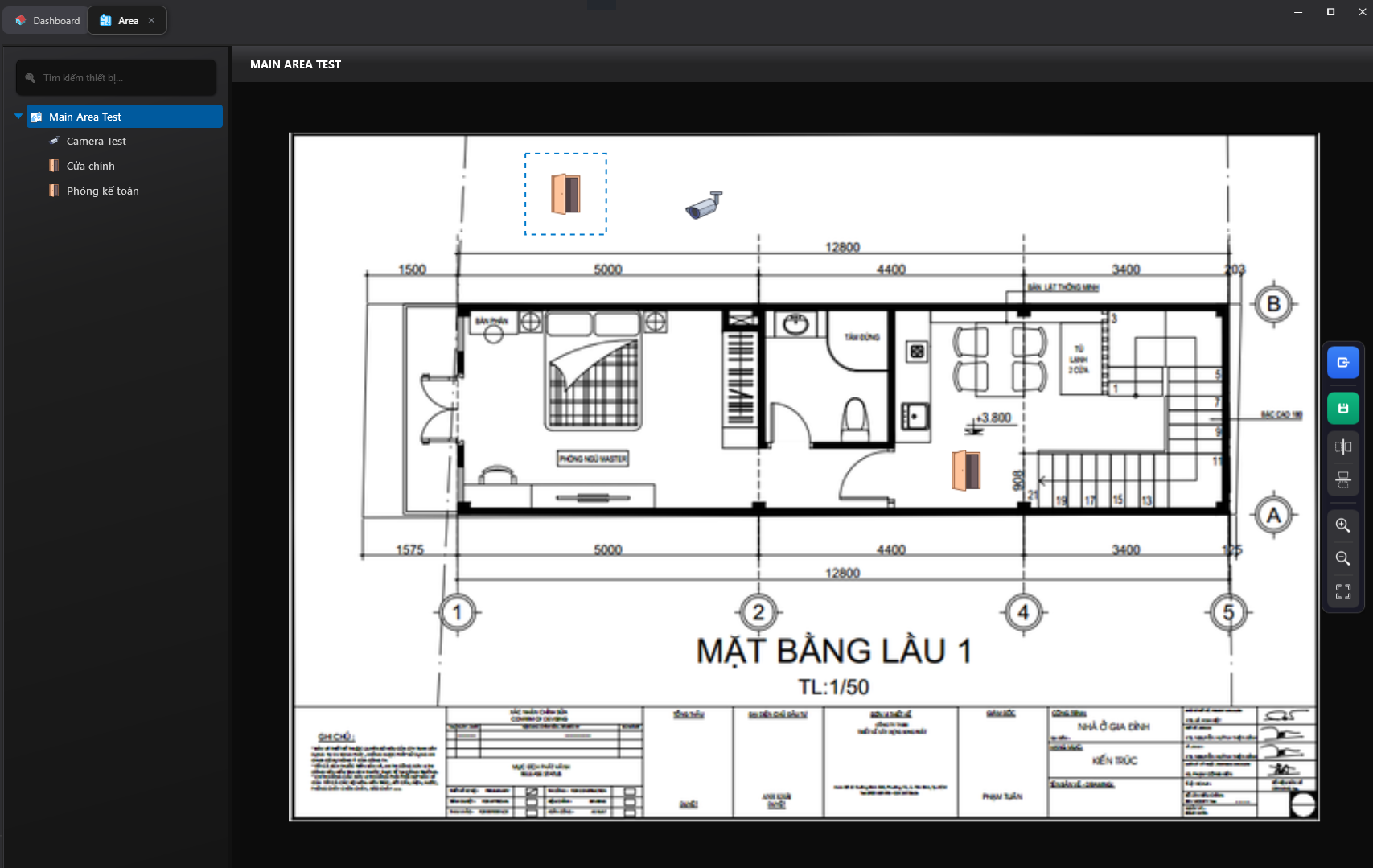

Giao diện E-Map được thiết kế tối ưu hóa không gian, chia làm 3 khu vực chính:

  • Cột trái (Treeview): Cây thư mục quản lý phân cấp các Vùng (Khu vực) và danh sách thiết bị (Camera, Cửa) thuộc vùng đó. Có tích hợp thanh tìm kiếm nhanh.
  • Khu vực trung tâm (Bản đồ): Hiển thị sơ đồ mặt bằng. Bạn có thể Kéo & Thả (Drag & Drop) thiết bị từ cây thư mục lề trái thẳng vào bản đồ. Khi di chuột (Hover) lên icon thiết bị trên bản đồ, thông tin chi tiết sẽ tự động hiển thị.
  • Thanh tác vụ (Toolbar lề phải): Chứa các công cụ điều khiển bản đồ bao gồm:
    • Lưu cấu hình (Save).
    • Công cụ lật biểu tượng (Flip) - Chỉ hiện khi chọn vào một icon thiết bị.
    • Import/Chỉnh sửa bản đồ.
    • Phóng to / Thu nhỏ (Zoom In/Out).
    • Chế độ toàn màn hình (Fullscreen).

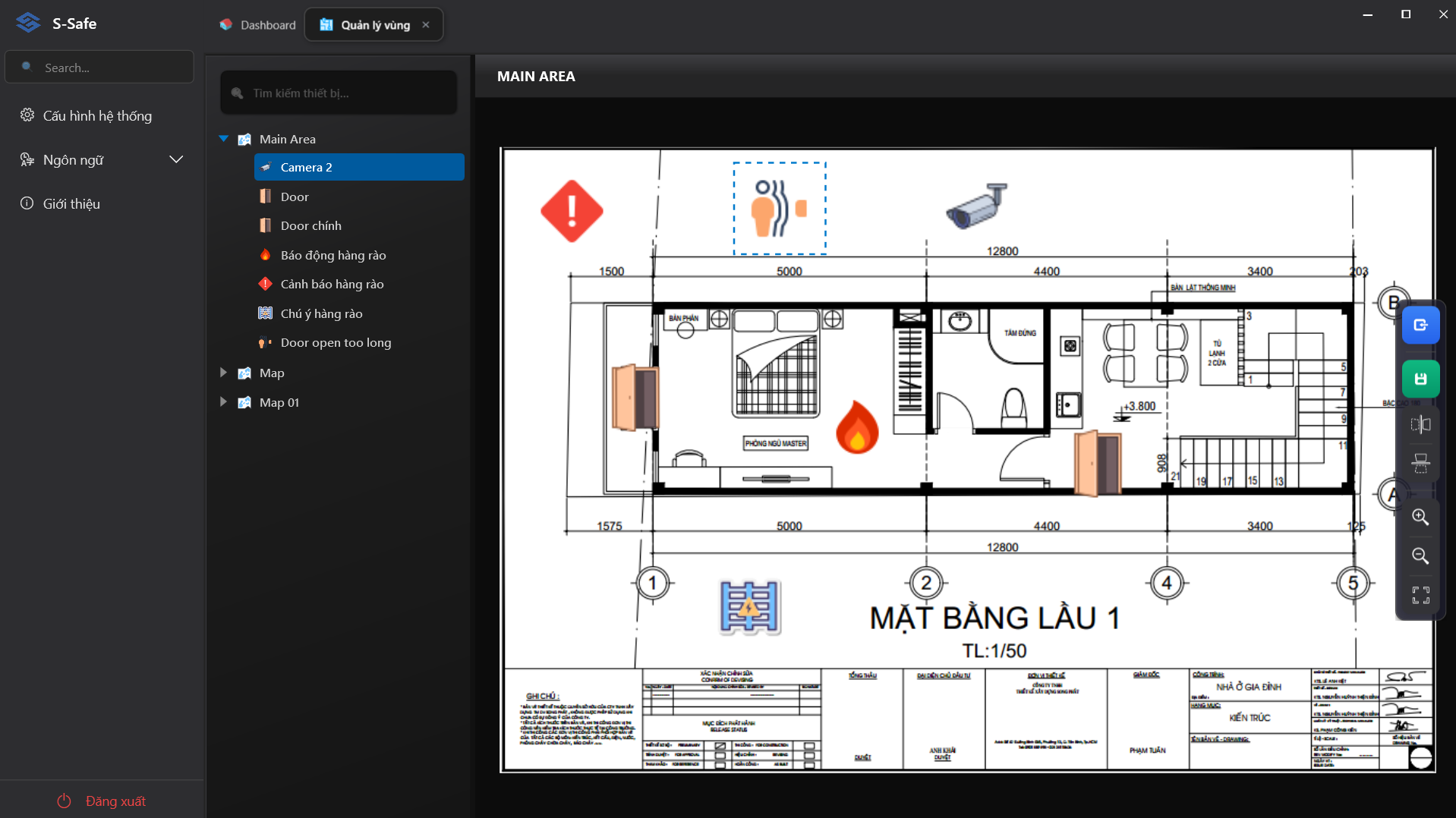

Giao diện chính Quản lý Vùng

2. Thao tác với Cây thư mục (Treeview)​

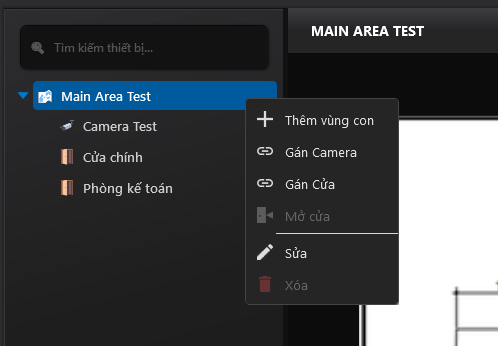

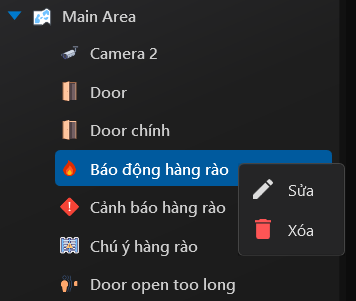

Hệ thống hỗ trợ Menu ngữ cảnh (Click chuột phải) thông minh ngay trên cây thư mục:

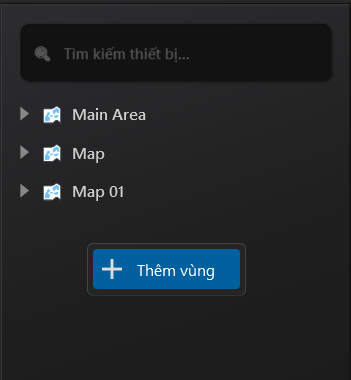

  • Chuột phải vào khoảng trống: Tạo nhanh một Vùng mới hoàn toàn.
  • Chuột phải vào một Vùng cụ thể: Hiển thị menu chức năng để Thêm vùng con, Gán Camera, Gán Cửa, hoặc Sửa/Xóa vùng đó.

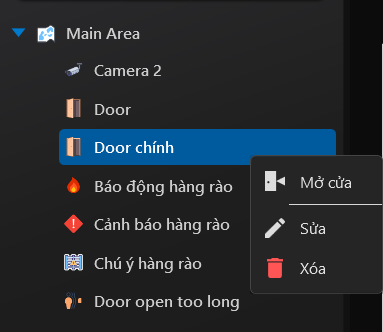

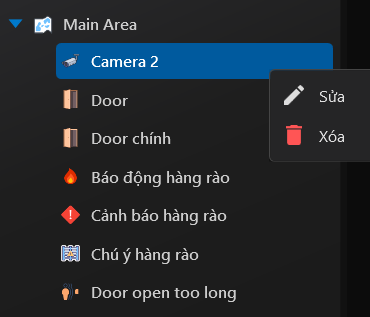

  • Chuột phải vào Thiết bị (Cửa/Camera): Cho phép thao tác nhanh lệnh phần cứng (Ví dụ: Mở cửa).

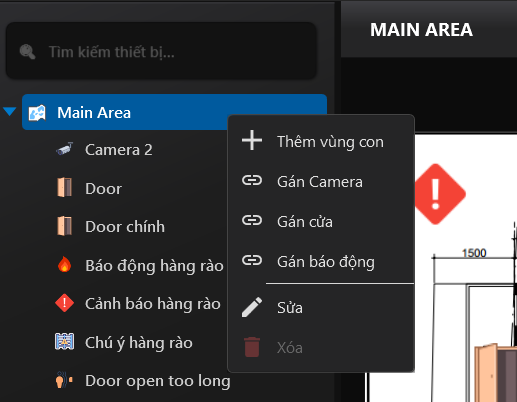

Menu thao tác trên Cây thư mục

3. Tương tác trực tiếp trên Bản đồ (Map Canvas)​

Khu vực bản đồ cho phép bạn tinh chỉnh vị trí thiết bị sao cho khớp nhất với thực tế lắp đặt:

Thao tác Click chuột trái (Tùy chỉnh UI)​

Khi bạn nhấp chuột trái vào một biểu tượng thiết bị trên bản đồ, một khung đứt nét sẽ bao quanh thiết bị:

  • Nắm giữ các góc để phóng to, thu nhỏ kích thước icon.
  • Nhấn giữ điểm neo phía trên để xoay 360 độ icon cho khớp với hướng cửa thực tế.
  • Lúc này, thanh Toolbar bên phải sẽ xuất hiện thêm cụm công cụ Flip để bạn lật mặt icon (Trái/Phải/Trên/Dưới).

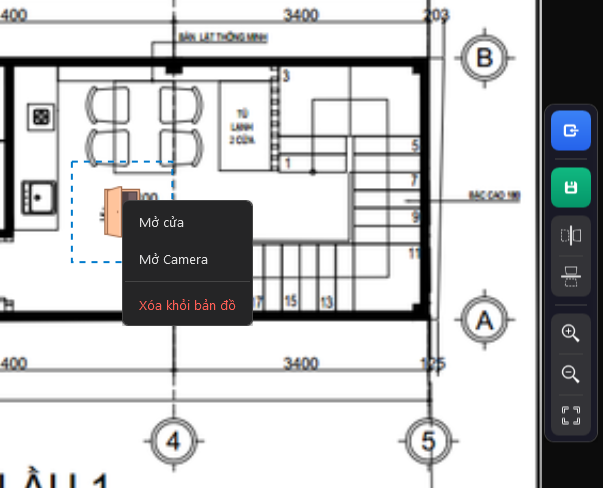

Thao tác Click chuột phải (Điều khiển)​

Mở ra menu thao tác nóng đối với thiết bị tại vị trí đó:

  • Mở cửa: Kích hoạt rơ-le mở cửa ngay lập tức từ xa.
  • Mở Camera: Gọi popup hiển thị luồng video trực tiếp từ Camera giám sát khu vực đó.
  • Xóa khỏi bản đồ: Gỡ biểu tượng khỏi mặt bằng (Thiết bị vẫn tồn tại trong Treeview bên trái).

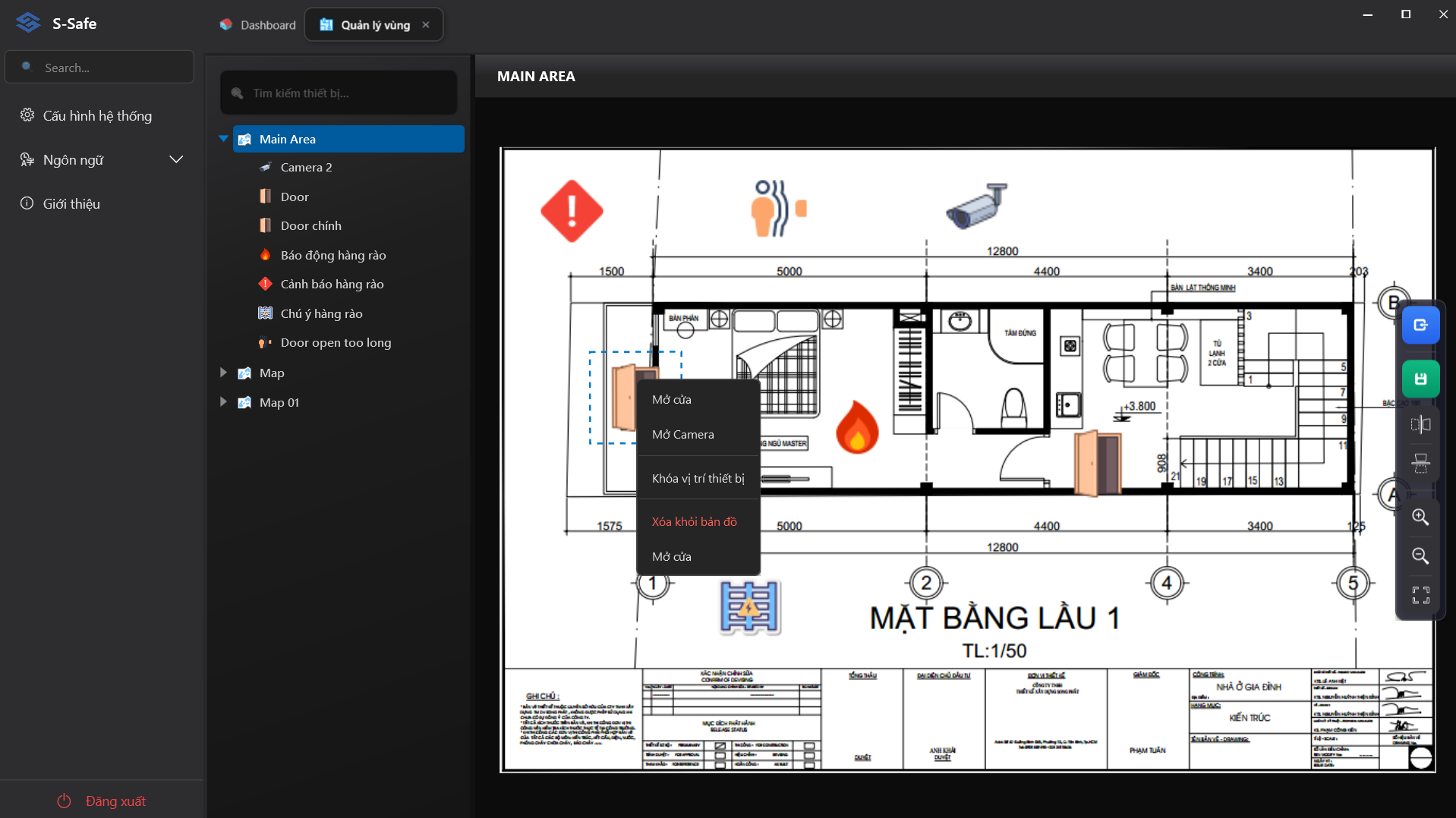

Menu thao tác nhanh trên Bản đồ

4. Thiết lập Vùng và Tải Bản đồ​

Khi bạn khởi tạo vùng mới hoặc nhấn vào nút Import bản đồ trên thanh Toolbar, hộp thoại Chi tiết vùng với 3 Tab cấu hình sẽ xuất hiện:

Tab 1: Thông tin​

Dùng để khai báo các thông tin định danh cơ bản:

  • ID: Số thứ tự nhận diện hệ thống.
  • Tên (*): Đặt tên cho khu vực (Ví dụ: Tầng 1, Sảnh chính, Phòng máy chủ).

Tab Thông tin Vùng

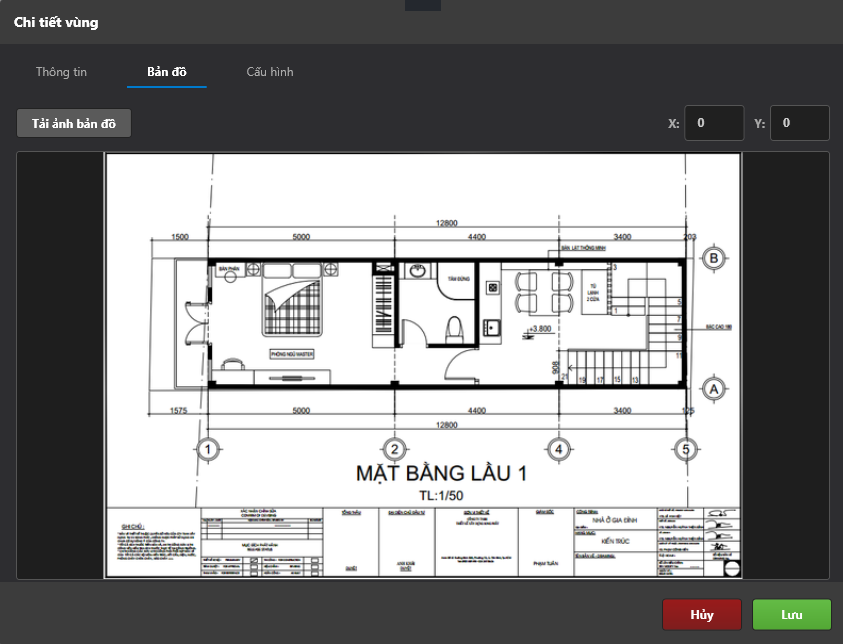

Tab 2: Bản đồ​

Nơi không gian thực tế được số hóa:

  • Tải ảnh bản đồ: Chọn file ảnh mặt bằng (Floor plan) từ máy tính.
  • Tọa độ X / Y: Tinh chỉnh độ lệch gốc của bản đồ nếu cần thiết.

Tab Tải Bản đồ

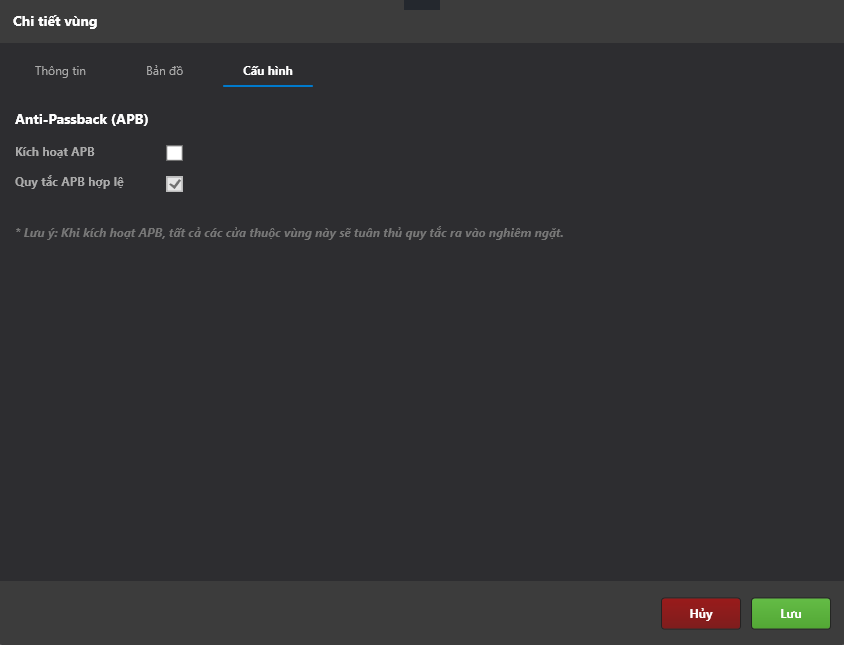

Tab 3: Cấu hình (Anti-Passback)​

Tính năng an ninh nâng cao cho khu vực:

  • Kích hoạt APB / Quy tắc APB hợp lệ: Khi bật tính năng này, hệ thống sẽ áp dụng quy tắc chống quay vòng thẻ. Nhân sự bắt buộc phải có một sự kiện "Quẹt thẻ đi Vào" rồi mới được phép "Quẹt thẻ đi Ra". Tính năng này ngăn chặn triệt để việc một người dùng thẻ mở cửa rồi tuồn thẻ ra ngoài cho người khác mượn.

Tab Cấu hình APB
